 蒸汽流量计： |
优量蒸汽流量计（锅炉蒸汽流量计 电厂蒸汽流量计）
（具有国家认可的蒸汽流量计制造资质，中国具有影响力的蒸汽流量计厂家之一）
计量器具生产许可证:  苏制02000305号 蒸汽流量计执行标准: JJG1029-2007 |
蒸汽流量计
|
蒸汽流量计概述:
蒸汽流量计是速度式流量计的一种，它以卡门涡街理论为基础，采用压电晶体检测流体通过管道内三角柱时所产生的旋涡频率，从而测量出流体的流量。
广泛应用测量的介质有：饱和蒸汽、过热蒸汽、高低温气体、液体、油类等.
优点：
1、便于现场安装的人性化壁挂设计。
2、温度、压力、密度、流量多物理量循环
3、停电记录功能和历史记录查询
1、探头密封件选用超软异型非标金属片：许多蒸汽流量计是探头密封不严，造成漏水而报废的，因为一般厂家都不具备高温密封测试条件。
2、专为过热蒸汽设计超高温探头，耐温达450℃：选用进口高温材料和巧妙结构进行特殊工艺封装，成为国内封装技术较领先的少数厂家之一
3、探头采用四片晶体封装结构，抗震性明显增强：一般厂家只封装两片晶体，而另外两片主要是防震作用。
4、传感器的发生体是模注而成，批量生产，成本低：不锈钢的金加工难度大，没有一定批量，成本较高，而且外观不美。
5、蒸汽计算软件烧制在模块芯片里，自动显示质量流量：这套软件分饱和蒸汽和过热蒸汽两个版本，在线显示温度、压力、密度、流量值。
6、历史记录查询功能，显示日报表、月报表、年报表：可方便用户进行计量结算。
7、停电记录查询功能，显示停电时间和次数：可方便用户计算未计量流量和防止偷漏蒸汽现象。
|
温压补偿流量液晶显示表及显示板面膜 |
|
精品级蒸汽流量计，每套带第三方权威计量检测证书，使用放心
无锡优量 高精度蒸汽流量计 技术咨询:0510-82026888 83118288 |
Φ80mm精品级蒸汽流量计
防伪图片不得使用,否则法律责任自负 |
|
|
 |
申请无锡市计量测试中心（第三方权威部门）检测,并出具单台检测证书.
检测周期:2天,电话:0510-82026888 83118288
|
|
|
|
无锡市计量测试中心/气体标定装置 |
经无锡市计量测试中心标定过的蒸汽、气体流量计安装现场 |
|
 过热、饱和蒸汽流量计（四件套） 蒸汽的物理参数全知道 温压双补偿，适用各类蒸汽 |
 插入式蒸汽流量计应用DN300以上的管道 |
|
特点:
1、适用大于180度的过热/饱和蒸汽
2、温度压力双补偿，自动跟踪计算
3、翻阅温度、压力、密度、流量值，蒸汽指标全知道
4、耐温等级：250度、330度、450度
5、独特的壁挂表设计，安装简易 |
特点:
1、适用DN300以上的管道
2、独特的壁挂表设计，安装简易 |
 饱和蒸汽流量计（三件套） 日报表、月报表查询 中文液晶菜单，便于观看 |
 温压补偿一体型蒸汽流量计自带锂电，无电源场合也行 |
|
特点:
1、适用小于180度的饱和蒸汽
2、抄表方便，日、月报表查询功能
3、独特的壁挂表设计，安装简易
4、液晶显示，中文菜单
5、停电记录功能
|
特点:
1、适用低矮的蒸汽管道
2、锂电池供电，安装方便 |
|
|
| |
| 每日推荐一款优量精品蒸汽流量计： |
插入式蒸汽流量计 |
插入式蒸汽流量计剖面图 |
|
| |
| 无锡优量 蒸汽流量计，国家认可的制造资质，放心使用
免费技术咨询：0510-82026888 83118288
|
|
|
计量器具生产许可证（涡街流量计） |
型式批准证书(江苏省质量监督局发) |
|
|
| 检测合格证书(江苏省计量研究院) |
校准证书(无锡市计量测试中心) |
|
1、饱和蒸汽流量计（110-220度）----温度补偿高精度的质量流量 |
饱和蒸汽的密度是随温度或压力的变化而变化的，必须即时自动跟踪补偿，否则，误差特别大，优量公司推出这款高精度产品供选择。
优点：1、变送转换器耐温超过70度2、分体型方便远程抄表3、适应室外恶劣环境工作 |
|
2、过热蒸汽流量计（180-350度）----温压双补偿的质量流量 |
过热蒸汽的密度是随温度和压力的变化而变化的，必须即时自动跟踪补偿，否则，误差特别大，优量公司推出这款高精度产品供选择。
优点：1、选用超高温探头，耐温超300度
2、在线显示温度、压力、流量、密度
3、可定制400度以上超高温传感器 |
|
无锡优量公司 四件套蒸汽流量计 实物接线图 |
| |
优量仪表专业生产：全系列智能蒸汽流量计----产品更全,品种更多 |
|
| |
技术参数：
| 公称口径： |
DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、 |
| |
DN150、DN200、DN250、DN300、DN350、DN400、DN450、DN500、DN600。 |
◆ 适用范围：气体（空气、氧气、氮气、煤气、天燃气、化学气体等）、液体（水、高温水、油、食品液、化学液等）、蒸汽（饱和蒸汽、过热蒸汽）。
◆ 可测介质温度：-40℃～280℃、-40℃～350℃。
◆ 公称压力：≤1.6MPa 、≤2.5MPa 、≤4MPa。
◆ 精度等级：液体1级、气体、蒸汽1.5级。
输出信号：
电压脉冲：低电平≤1V，高电平≥6V，脉冲宽0.4ms，负载电阻＞150Ω。
标准电流：4-20mA，转换精度±0.5%满度值，负载电阻24V-500Ω。
现场液晶显示：瞬时流量6液晶位显示（m3/h），转换精度±0.1%；累积流量8位显示（m3），转换精度±0.1%；
◆ 供电电源：
脉冲输出：+24VDC，4-20mA输出
现场液晶显示：+24VDC 或3.6V 锂电池。
◆ 环境温度：电压脉冲输出：-30℃—+65℃；4-20mA输出：-10℃—+55℃；现场液晶显示：-25℃—+55℃
◆ 表体材料：不锈钢（1Cr18Ni9Ti） |
|
| |
|
智能一体型涡街流量计(本安防爆型、锂电池DC3.6V供电/DC24V供电)
|
适用:
各种气体(压缩空气、热风、氧气、氮气、煤气、天然气、乙炔)
各种液体(纯水、去离子水、软水、乙醇、甲苯、酚类、液氨)
智能液晶双排显示表头(实物照片)
未经无锡优量许可，防伪图片不得使用 |
DN65mm(实物照片)
未经无锡优量许可，防伪图片不得使用 |
|
| |
标况流量:
|
结构形式 |
通径（mm） |
工况流量范围（m3/h） |
液体 |
气体 |
蒸汽 |
满
管
式 |
15 |
0.3-3.8 |
3.8-38 |
4.4-44 |
20 |
0.5-6.2 |
6.7-67 |
7.9-79 |
25 |
0.9-10 |
10-100 |
12-120 |
32 |
1.6-16 |
16-160 |
19-190 |
40 |
2.5-26 |
25-250 |
30-300 |
50 |
3.5-38 |
40-400 |
50-500 |
65 |
5.2-65 |
68-680 |
85-850 |
80 |
8-100 |
100-1000 |
120-1200 |
100 |
12-150 |
160-1600 |
190-1900 |
125 |
20-250 |
230-2300 |
280-2800 |
150 |
32-380 |
380-3800 |
440-4400 |
200 |
50-620 |
670-6700 |
790-7900 |
250 |
80-1150 |
1060-10600 |
1200-12000 |
300 |
130-1400 |
1540-15400 |
1780-17800 |
插
入
式 |
400 |
180-2700 |
2700-27000 |
3200-32000 |
500 |
280-4200 |
4240-42400 |
4950-49500 |
600 |
410-6100 |
6100-61000 |
7100-71000 |
700 |
580-7300 |
7800-78000 |
9300-93000 |
800 |
720-10800 |
10850-108500 |
12660-126600 |
900 |
970-12000 |
13000-130000 |
15500-155000 |
|
| |
| 基本结构和安装尺寸: |
涡街传感器 |
插入式蒸汽流量计
|
插入式蒸汽流量计剖面图
|
|
| |
外形尺寸： |
|
口径（D） |
管道规格 |
H |
L |
L0 |
D1 |
D2 |
15 |
Φ19×1.5 |
290 |
116 |
80 |
68 |
135 |
20 |
Φ26×3 |
290 |
116 |
80 |
68 |
135 |
25 |
Φ32×3.5 |
290 |
116 |
80 |
68 |
135 |
32 |
Φ39×3.5 |
290 |
116 |
80 |
68 |
135 |
40 |
Φ49×4.5 |
295 |
120 |
80 |
80 |
140 |
50 |
Φ59×4.5 |
300 |
124 |
80 |
88 |
145 |
65 |
Φ74×4.5 |
308 |
128 |
80 |
105 |
165 |
80 |
Φ89×4.5 |
315 |
128 |
80 |
120 |
180 |
100 |
Φ109×4.5 |
328 |
132 |
80 |
148 |
210 |
125 |
Φ133×4.5 |
340 |
137 |
85 |
174 |
235 |
150 |
Φ159×4.5 |
351 |
146 |
90 |
196 |
270 |
200 |
Φ219×9 |
278 |
169 |
105 |
250 |
325 |
250 |
Φ273×11 |
402 |
184 |
120 |
300 |
375 |
300 |
Φ325×12 |
428 |
199 |
135 |
350 |
425 |
|
| |
厂家提供的优质配对法兰
(经调质、发黑处理)
|
模拟图
|
|
| |
优量公司 ---- 快速供货 快件发货
|
|
1、智能蒸汽流量计有现货。（Φ25-Φ300mm、不锈钢材质、液晶显示）
2、插入式蒸汽流量计订货后生产周期：5天
|
| |
请购买正宗的无锡优量公司产品，注意产品标识和包装 |
优量专用标签
|
优量专用彩色说明书
|
无锡优量专用外包装
|
|
2011款无线GPRS数据采集系统----自动抄表，与环保/能源系统连网 |
|
无锡优量公司2011款无线GPRS数据采集系统（实现自动抄表，与环保/能源系统连网）
五大特点：
1、不用向电信公司申请固定IP地址，为您节约1000多元申请费和每年不菲的使用费。
2、用户不用购买工业级计算机，而且24小时不停地收集数据，为您节约10000元投资和运行时的电费。
3、无线GPRS数据采集系统软件免费赠送，为您节约3000元软件费。
4、实现下面流量计的数据和上面计算机显示的采集数据完全一样，没有二次积算，避免贸易供需双方矛盾产生。
5、安装简单，无需调试，突破传统专业人员的复杂调试，普通人员也能轻松安装。
环保在线监测系统结构分为仪表数据采集、无线数据发射和上位机监控平台三个部分, 我公司的环保无线采集仪是集采集与传输为一体，随时查询即时流量，并调出月报表和日报表，免去人工抄表降低了维护成本。 |
|
|
月报表和日报表(上网电脑截屏) |
实时上传详细数据(上网电脑截屏) |
|
|
| |

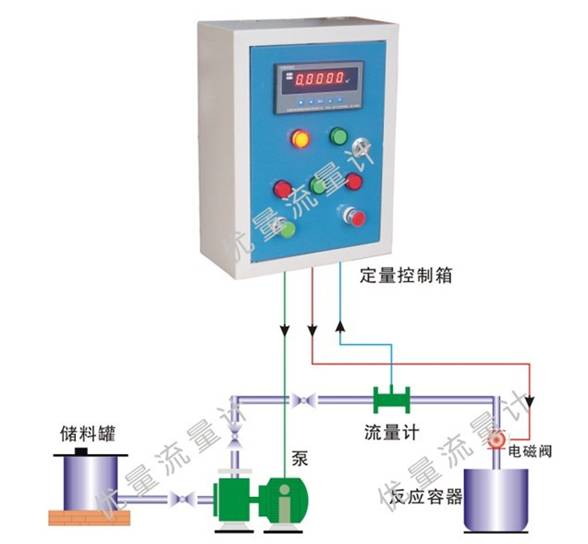

定量自动控制，恒流自动控制，流量PLC控制工程
技术咨询电话：0510-82026888 83118288 |
承接自动化PLC工程设计，变流量PLC控制系统设计，集中控制流量系统，流量循环定量控制，流量比值控制PLC系统设计，
技术资讯：0510-82026888 83118288 85051088 |
|
|
| |
