LDZ-Ⅱ型电磁流量转换器
一、工作原理
转换器经e/B运算后，输出电流I与平均流速V成正比，其中激磁电流is就是与磁感应强度B成比例的电流。由此可见，磁感应强度B是有一定条件的，它的大小不仅与激磁电压、激磁频率有关，而且被测介质中铁磁性物质浓度变化的函数。所以用基准电流is来进行e/B运算的方法，只能消除激磁电压、激磁频率变化所造成的影响，还不能直接用来测量铁磁性介质磁导率变化的流量。
那么怎样消除测量介质中磁导率变化的影响呢？Ⅱ型转换器利用安装在LDK型变送器内部的磁场检测线圈所感应的电动势作为基准电压，电动势正比于变送器磁感应强度B，但是与B在相位上相差90°，因此，必须将这个感应电动势移相成与B同相后进入除法电路进行运算，这样，对于被测介质流量所造成B的变化就可以得到补偿。

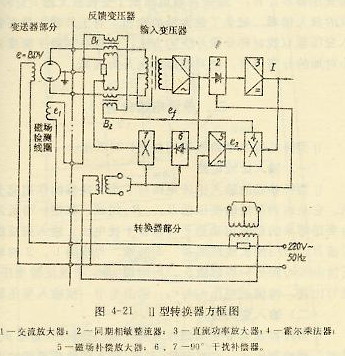

Ⅱ型转换器的原理方框图如图4-21所示。

由方框图可知，来自变送器的感应电动势e和霍尔乘法器4的输出电压ef在反馈变压器B1、B2的次级进行比较，的偏差电压ex=e-ef.偏差电压ex经输入变压器再由交流放大器1放大成高电平信号，输给同期相敏整流器2解调成直流电压。此直流电压经直流放大器3放大转换成直流电流I输出。
另一方面，由安装在变送器内的磁场检测线圈上所感应的电动势e1，经磁场补偿放大器5放大后，获得与变送器磁感应强度B成比例的电压e2，e2同时和输出电流I进入霍尔乘法器4产生霍尔输出电压ef。这样，ef就与输出电流I和正比于B的电压e2的乘积成正比。即ef=I*K5*B,式中K5为磁场补偿放大器的放大系数。根据上述工作过程将ef代入前式，ex=e-ef=e-I*K5*B。因为输出电流I=KA*eX，式中KA为整机开环放大系数，经整理后得输出电流I=K5*e/B，整机实现了e/B运算，因而对被测介质磁性所造成B的变化得到补偿。
同时，变送器输出信号e中夹杂的90°干扰由交流放大器放大进入90°干扰补偿器6和7，然后负反馈至输入端--犯规变压器B1、B2，从而有效地抑制了交流放大器1对90°干扰的放大倍数，避免了放大器的饱和。对于共模干扰采取输入变压器双线对称分段并绕的方法，以提高初级平衡度并减小对地的分布电容，使共模抑制比大为提高。

二、单元电路分析
㈠ 输入比较电路
㈡ 输入变压器
㈢ 交流放大器、同期相敏整流器、直流功率放大器和霍尔乘法器
㈣ 磁场补偿放大器
㈤ 90°干扰补偿器
㈥ 电源
三、转换器的一般调整和校验
㈠ 校验转换器时的接线方法
㈡ 通电检查
㈢ 转换器的闭环和交流放大器的负反馈调整
㈣ 基本误差校验
四、主要技术指标
