LDZ-Ⅱ型电磁流量转换器
一、工作原理
二、单元电路分析
㈠ 输入比较电路
㈡ 输入变压器
㈢ 交流放大器、同期相敏整流器、直流功率放大器和霍尔乘法器
㈣ 磁场补偿放大器
㈤ 90°干扰补偿器
90°干扰补偿器的电路由90°相敏整流器、差动直流功率放大级及霍尔乘法器三部分组成。它的作用是抑制来自变送器信号成分中的90°干扰,避免交流放大器被90°干扰所饱和。

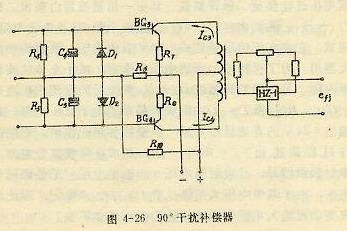

90°相敏整流和差动直流功率放大电路与Ⅰ型转换器电路基板相同,它们之间的唯一区别在于Ⅱ型90°交流调制电路采用霍尔乘法器而不用旁热式热敏电阻。它的电路图如图4-26所示。由于90°干扰电压的相位有180°的变化,因此必须是90°干扰调制电路的输出电压也有180°的变化。为了适应90°干扰电压相位的变化,霍尔乘法器的激磁线圈与差动直流功率放大电路BG3、BG4的负载相连,根据BG3、BG4负载电流Ic3、Ic4变化的方向,霍尔乘法器输出电压efj的极性也跟随而变。
若90°干扰电压的极性使BG3的基极电位高于BG4的基极电位,则Ic3增加、Ic4减少。Ic3的电流流过霍尔乘法器激磁线圈上半边,产生相应的霍尔输出电压,负反馈至整机的输入端与90°干扰电压进行比较。当90°干扰电压增大时,Ic3也增大,霍尔乘法器的输出电压也增大,从而自动抑制了90°干扰电压。
若90°干扰电压极性变化180°时,则BG4的基极电位高于GB3的基极电位;同理,流过霍尔乘法器下半边激磁线圈中的电流Ic4增大,从而使乘法器输出电压的极性亦改变180°。
㈥ 电源
三、转换器的一般调整和校验
㈠ 校验转换器时的接线方法
㈡ 通电检查
㈢ 转换器的闭环和交流放大器的负反馈调整
㈣ 基本误差校验
四、主要技术指标
