校验是所需的仪器
转换器在调校之前需准备下列仪器：
⑴ LDM电磁流量模拟信号旗；
⑵ DA-16型晶体管毫伏表或GB-9型电子管电压表；
⑶ PZ-8型直流数字电压表或UJ-31型低阻值直流电位差计；
⑷ 标准电阻10Ω或100Ω。

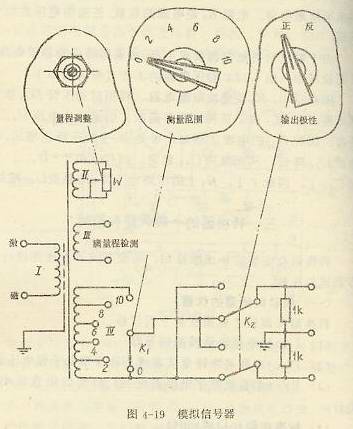

模拟信号器是模拟流量信号的一种装置，用来代替流量信号对转换器进行调整与校验。使用时将其初级串接与变送器激磁电流is回路中而获得与流量信号近似同相的模拟信号，是转换器静态校验不可缺少的附件。它是由高导磁合金1J79铁芯材料、线圈、转换开关及电位器等组成的。其电路如图4-19所示，有关参数见表4-3.
由图4-19可知，电位器W用来调整模拟信号器的输出大小。当W短路时，线圈Ⅱ中的感应电流I2最大，此感应电流有产生磁通（与原来的磁通相反），结果是线圈Ⅳ的感应电动势最小。同理，W在线圈Ⅱ回路中阻值最大时，感应电流i2最小，结果线圈Ⅳ的感应电动势为最大。因此改变W的位置，可以改变输出信号的大小。
线圈Ⅳ共有五个抽头，其量值变换则由转换开关K1来实现。
