耐磨损电磁流量变送器

耐磨损的变送器
这种变送器主要用于测量非磁性矿浆、砂浆等液固两相介质。被测介质中含有的固体颗粒，对绝缘衬里和电极的冲刷、磨损很厉害。衬里、电极的磨损不仅对测量精度有直接影响，而且关系到使用寿命以及能不能使用的问题。耐磨损的变送器主要是选用耐磨性能好的衬里和电极材料，并采用了防止电极、衬里磨损的结构。例如某选矿厂采用的普通的变送器一般只能运行1~3周就损坏了；绝缘衬里被磨破，电极也因头部被磨去而脱落，使电极的密封失效，产生了泄漏。耐磨损的变送器主要是选用了耐磨性能好的衬里和电极材料，并采用了防止电极、衬里磨损的结构。因此，除测量管和电极部分外，其余部分于普通的变送器的结构基本一致。
目前，在测量矿浆、砂浆、泥浆时，主要采用了氯丁橡胶、软橡胶和聚氨酯橡胶作为变送器的衬里材料。其中以聚氨酯橡胶的耐磨性能最佳，但它的耐腐蚀性能差些，次于氯丁橡胶。表3-8介绍了国产聚氨酯橡胶的性能。

为了减少被测介质中固体颗粒对电极的磨损，以免影响测量精度，电极采用了耐磨损的结构，在安装时，电极头端部不凸出于衬里的表面。这样，一方面可以使电极避免直接受到矿浆等介质的冲刷，减少电极磨损；另一方面，电极不突出可以避免产生流体扰动，可以使电极附近的衬里减少磨损。
经过实际运行考核，证明耐磨损的电磁流量变送器可以用来测量液固两相介质的流量。例如某矿使用LD-80A型耐磨损的变送器测量矿浆，其使用条件：
被测介质：中性矿浆
液固比：（1.1±0.2）∶2
矿石粒度：-0.1mm＞60%

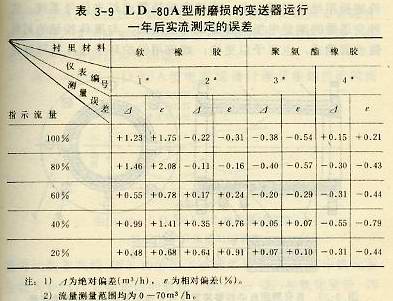

起初用软橡胶作衬里，变送器的量程为0~70m³/h(相当于平均流速0~1m/s)，在运行半年后拆下来观察时，测量管进口端被磨掉一块面积约25*25mm的橡胶。变送器继续使用达一年后再拆下来检查，进口端磨损情况见图3-37，由于仪表时水平安装的，进口端又接有向上弯的弯管，所以变送器进口端的下侧软橡胶衬里（软橡胶衬里厚3mm，硬橡胶衬里厚3mm）及底胶均被磨穿，并且露出了耐酸刚测量管。仪表经过水标定，测量误差见表3-9.后来采用聚氨酯橡胶作为衬里时，变送器运行一年后的磨损情况见图3-38，衬里的内表面根本看不到什么磨损情况。这说明聚氨酯的耐磨性能远比软橡胶好。


根据液固两相介质主要是对变送器进口端磨损较为严重的特点，耐磨损的变送器采用两端加保护套的办法。保护套磨损后可定期更换，以减少介质对变送器进口端的磨损，延长仪表的使用寿命。必需指出，对于测量液固两相介质的场合，变送器安装是否正确、合理，对于准确测量流量，延长使用寿命关系极大。

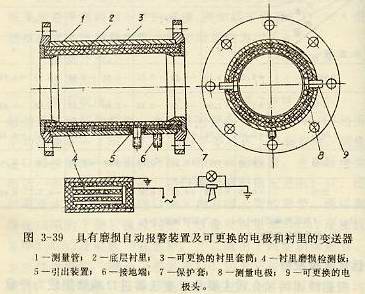

下面介绍一种具有磨损自动报警装置的变送器。这种结构的变送器可以在现场修复衬里和电极。图3-39为这种变送器的结构示意图。测量管内的底层上敷设了与表面平行的磨损检测板，这种检测板安装在磨损最严重处的衬里下面。检测板用绝缘引线引出，连接音响装置或者灯光信号系统。这种变送器的测量电极头部可做成可更换的。与流体接触的衬里做成套筒式，也可予以更换；顶部用保护环卡住，这样既保证了密封，又保护了端部的衬里。

在使用过程中，当衬里套筒的耐磨层被磨损时，检测板与测量管中的流体接触，形成了电回路，使得音响装置或灯光发出指示，那时维修人员可以把变送器从管道上拆下，换掉可更换的衬里套筒，接通本身可更换的电极头，仪表即可重新安装使用。
