LDK型矿浆电磁流量变送器
LDK型耐磨损的变送器，可用来测量液固两相介质。在矿冶系统，如湿法冶炼工艺中，当被测介质是具有铁磁性的矿浆时，采用耐磨损的变送器，只解决寿命问题，则不能解决准确性问题。

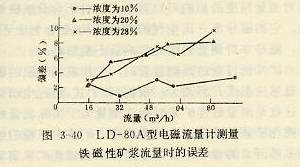

图3-40是用LD-80A型电磁流量计测量铁磁性矿浆流量是的偏差曲线。表3-10给出了被测矿浆的成分。其中铁元素含量为48.37，主要是以四氧化三铁和氧化亚铁-四氧化三铁状态存在，约占矿砂重量的70%~75%。

从图3-40可知：用基型电磁流量计来测量铁磁性矿浆流量时，指示要比实际流量的高，即产生正偏差，并且产生的偏差与矿浆的浓度等因素有关。当矿浆浓度为28%时，最大偏差达9.8%。为了解决铁磁性矿浆流量的测量精度问题，下面首先从原理上分析造成误差的原因。

前面已阐明，感应电动势e与B、V有下列关系：e=BVD*10^-8
式中磁感应强度B=μH,μ为磁导率，H为磁场强度。对于一般的酸、碱、盐等各种水溶液，由于被测介质的磁导率与空气的磁导率很接近，μ≈μ0=1.25*10^-8H/cm，因此磁导率对测量精度的影响可以忽略。但对于含有铁磁性物质的矿浆，它的磁导率μ比空气的磁导率μ0高出十几至几十倍。这样，磁导率对测量精度的影响就不能忽略。
当矿浆流过变送器测量管时，工作磁场气隙的磁阻将变小，磁感应强度将增大。感应电动势也增大，这就是测量矿浆时指示流量大于实际流量的原因。由于磁性矿浆的磁导率受矿浆浓度、矿浆中矿粉的组分和含量等多种因素的影响，所以不能采用铁磁性矿浆实流标定的方法来消除基型电磁流量计在测量铁磁性矿浆流量时带来的测量偏差，更不能靠引入固定的修正值来消除磁导率对测量的影响。
如何设法应用电磁流量计来测量铁磁性矿浆的流量呢？
从上述分析中可知，电磁流量计在测量铁磁性矿浆时，感应电动势e既与流量大小成正比，又与被测矿浆的磁导率变化所引起的磁感应强度B的大小有关。为了消除磁感应强度B对感应电动势e的影响，根据熟悉上的分析，可用B除公式2-2-，得：
e'=e/B=VD*10^-8
经过除法运算的信号e'只与流体平均流速成正比，然后再经过放大，转换成0~10mA（D.C）的标准信号输出。这就是LDK型矿浆电磁流量计的工作原理。

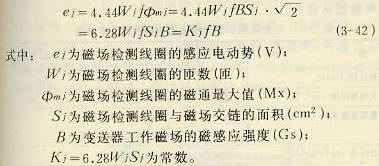

为了实现上述的除法运算，在LDK矿浆电磁流量变送器工作磁场去的测量管下侧安装了磁场检测线圈。它的作用如空心变压器的副绕组，产生的感应电动势与磁感应强度成正比。

把这个信号输入LDZ型转换器，与经放大的流量信号进行除法预算，以抵消介质磁导率对测量的影响。但是，这个线圈的感应电动势ej比工作磁通Φ和流量信号e在相位上滞后90°，所以必须经过移相以后才能实现上述的除法运算。
LDK型矿浆电磁流量计由LDK型矿浆电磁流量变送器和LDZ-Ⅱ型电磁流量转换器配套组成，图3-5为LDK-150型变送器的结构图。变送器的结构与耐磨损变送器相似，两者的主要区别在于前者的测量管下侧多了一个磁场检测线圈，它是采用φ0.15mmQZN型自粘性漆包线绕制而成，共150匝，并用环氧树脂粘贴在测量管的正中下侧。通电后，在测量管内没有铁磁性介质时输出信号为8V。
LDK型矿浆电磁流量计的主要技术性能如下：
1.被测介质电导率范围为10^-4~10^-1S/m，铁矿将的浓度＜30%；
2.环境温度-10~+50℃，先对湿度30~90%；
3.成套精度：测量上限的±2.5%（仪表出厂用水标定时，基本误差不超过测量上限的±1.5%）

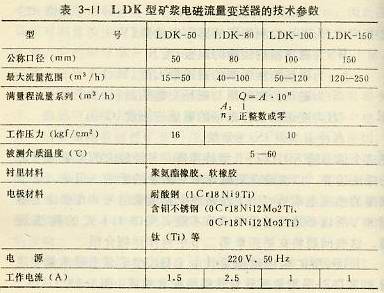

4.变送器的各种规格、口径、最大流量范围及工作电流等参数见表3-11.
