变送器交变磁路的特点
变送器交变磁路的特点
变送器主要由激磁电路和信号回路组成,如图所示。
交变磁路的特点
根据电工学原理可知：激磁线圈通交流电时产生交变磁场，这种交变磁场具有以下特点：

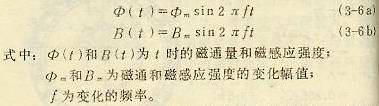

1。已知交流电流的电压是随时间正弦变化的，所以激磁线圈的磁动势、磁通、磁感应强度等也随时间变化。忽略磁滞造成的影响，它们可以表示为：
因此，流体切割磁场产生感应电动势也是交变量，它们之间存在着相位关系。因此我们在分析相位关系时应用了矢量的概念，而在计算它们之间的数值关系时，为了方便起见往往采用有效值来表示。
2。激磁线圈中电流的大小决定于线圈的电阻和电感，而且主要决定于电感，因为激磁线圈基本上是感性负载，感抗在数值上比电阻大得多，而线圈感抗的小小又与磁路的磁阻等有关。
3。在交变磁通的作用下，磁轭、导磁件等部件中有涡流损耗和磁滞损耗存在，总称铁损。铁损的存在不仅使激磁线圈的电流增加，而且使磁路中磁通与激磁电流之间产生相位差。除了铁损外，线圈导线电阻也造成功率损耗，称为铜损。
