干扰调节机构

干扰调节机构
干扰调节机构的工作原理前已介绍。它是由引出线构成的回路和调节电位器组成，作用是把90°干扰调节到0.3mV以下。
图3-31为LD-A型电磁流量变送器干扰调节结构的引出线部分。它用饶性的印刷线路板制成，调幅范围约为5mV。采用印刷线路板的优点是结构简单，缺点是未加电磁屏蔽，容易产生较大的电磁干扰。图3-32为LD-B型变送器的信号线布线安装图和布线尺寸。
下面另外介绍两种干扰调节机构。

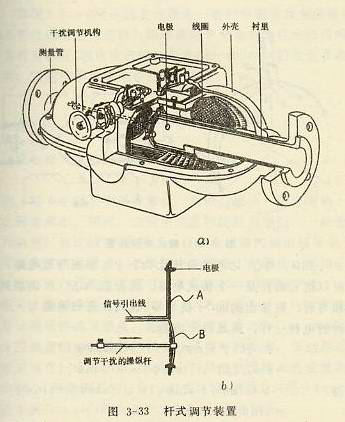

一种方法是调节操纵杆以改变信号线的位置来调节90°。它的结构如图3-33.当信号线与导电介质组成的环路与磁通不交链时，或穿过环路的磁通值代数和为零时（在磁场是均匀的情况下，如图3-33所示，当与磁通交链的面积A与面积B相等时，则穿过环路的磁通之代数和为零），变压器效应引起的90°干扰为零。

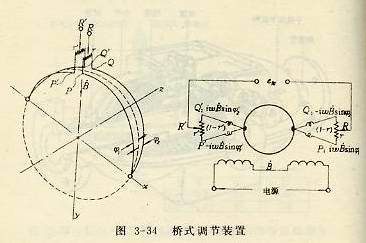

另一种方法是日本FL281S型变送器采用的方法，它的原理如图3-34所示。

由图3-34可知，每个电极都有两根引出线，它们分别于通过电极的横截面xoy平面成ψ1、ψ2角和ψ'1、ψ'2角，然后接至两只电位器W、W'的两端上，由电位器经过调节后输出信号。当激磁线圈通电后产生角频率ω、磁感应强度为B的磁场，根据焦耳-楞次电磁感应定律在引出线的P电产生与iωBsinψ1成正比的电压，在Q点产生与-iωBsinψ2成正比的电压（其中i为复数虚步的单位量，B为用复数表示的磁感应强度）。同样，在另一个电极引出线的两端P'和Q'点，分别产生-iωBsinψ'1和iωBsinψ'2成正比的电压。设电位器W与P之间的电阻分压比为γ，则W与Q之间的分压比为1-γ；另一只电位器W'和P'之间的电阻分压比为γ'，则W'和Q'之间的分压比为1-γ'。根据等效电路，我们可以把它看做是一个桥式电路，当R点与R'点调整到电压相等时，则输出的90°干扰为零。这时，等效电路与一个平衡时的电桥一样，满足以下方程：
iωB[γsinψ1-(1-γ)sinψ2]=iωB[(1-γ')sinψ'2-γ'sinψ'1]
解得：
γ(sinψ1+sinψ2)+γ'(sinψ'1+sinψ'2)=sinψ2+sinψ'2
