由“变压器效应”产生的90°干扰
由“变压器效应”产生的90°干扰

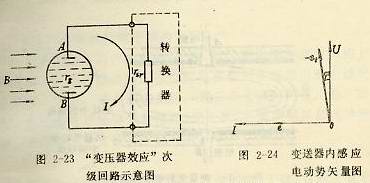

在电磁流量变送器中,由于两电级的引线处于交变磁场中,如图2-23所示,从电极A→引出线→输入电路(rsr)→另一引出线→电极B→被测介质→电极A,形成一个闭合回路。变送器的激磁线圈相当于变压器的初级绕组,这个闭合回路则相当于变压器的一个匝数为1的次级绕组。这个次级绕组不可能与变压器的磁场所产生的磁力线完全平行,总会有一部分交变的磁力线穿过这个闭合回路所组成的平面,这就形成了所谓“变压器效应”。
根据楞次定律可知,当变压器通电后,在闭合回路内就产生出感应电动势e,这就是90°干扰电动势。这个90°干扰电动势的大侠可用楞次定律表示如下
上式中所加“-”号表示按楞次定律感应电动势的方向与磁场方向变化的方向相反,即抵制dB/dt变化的方向而加的。
90°干扰电动势与流量信号电动势的相位差90°。由于闭合回路与磁通交链的方向不同,90°干扰电动势与激磁电压U可以近似地看做相同相位或相位相反,如下图所示。90°干扰干扰电势与电源的频率有关,而与流量大小和变送器的口径无关,所以电源频率越高,这种“变压器效应”所产生的90°干扰电势也越强;降低激磁电流的频率,可以减少这种90°干扰。
