电磁流量变送器测量管

测量管处于整个变送器的中心位置，由一根直管与两端两个法兰组成，内衬绝缘衬里。
一、测量管
一般中小口径变送器的激磁线圈、磁轭等部件均装配在测量管上。在安装使用时，整个变送器的重量往往靠法兰与管道连接来支撑，而管道内的流动介质又有一定的压力，因此，测量管首先应由足够的机械强度。根据我国制订的系列型谱，变送器的口径与工作压力的规定如下：
Φ2~50mm 16kgf/cm² Φ80~900mm 10kgf/cm² Φ1000~1600mm 6kgf/cm²
在特殊场合，例如测量深井钻泥浆流量是，工作压力达到100~150kgf/cm²,这就要求测量管、法兰有很高的强度，并且绝对安全可靠。

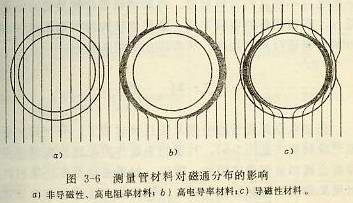

其次，中小口径变送器采用将测量管置于激磁线圈之间的结构。为了使工作磁通能穿透测量管管壁进入被测介质，测量管必须采用不导磁 的材料。假如用一般的碳钢等导磁材料作测量管，工作磁通就会经测量管管壁“短路”(图3-6c)。碳钢管的磁屏蔽作用使测量管中的磁通很弱很弱，不能产生正常的感应电动势。所以，测量管必须选用不导磁材料(图3-6a)，即磁导率与空气的磁导率相近的材料。
第三，根据电磁感应原理，金属或导体置于交变磁场中也会产生感应电流，称作涡电流或傅科电流。这种涡电流的流线在导体内闭合，产生的二次磁通会削弱激磁磁通（图3-6b），同时消耗电能变成热能。
为了减小涡电流，一般选用高电阻率材料，管壁在满足强度要求的条件下应尽量薄些。

总之，应该选用强度好，磁导率低，电阻率做测量管，通常选用耐酸钢。
此外，可采用玻璃钢等绝缘蔡良制作测量管。这种测量管消除了涡电流，省去了绝缘衬里，具有重量轻等优点。但玻璃钢的工艺性能差，存在艺老化，当有特殊需要时衬绝缘衬里困难和品种单一等缺点，在特殊情况下，有的测量管采用电导率较高的材料制成。例如用铝管作测量管的泥浆流量计，利用铝管的电阻率低、能产生较大的涡电流的特点，对测量管进行内部加热，从而防止了泥浆结疤.
