一、方框图和工作原理
㈠ 流量信号闭环负反馈系统
㈡ 90°干扰自动补偿系统
㈢ 频率-电流变换系统
二、互换原理
三、线路分析
㈠ 放大器
1.交流放大器

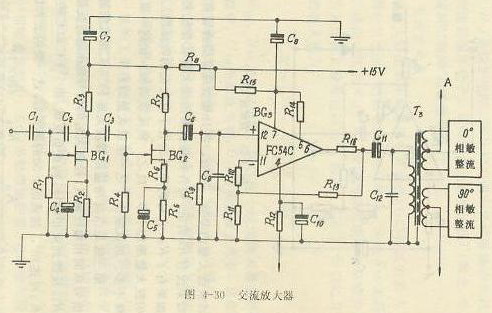

它由二级结型场效应管阻容耦合共源放大器和一级运算放大器组成。场效应管采用低噪声管3DJ4G,运算放大器采用FC54C。3DJ4G具有输入阻抗高,噪声系数低的特点,这正是我们所希望的。输入阻抗高可以提高输入变压器的变压比,不使输入信号受到衰减。在图4-30中,C1是耦合电容,R1是栅极偏置电阻,R2是自给偏压电阻,C4是旁路电容,R3是负载电阻。C2是负反馈电容,它对高频分量呈现低阻抗,使负反馈强,放大量低;它对低频分量呈现高阻抗,是负反馈弱,放大量高,因此,这一级具有低通选频特性,能够滤去高次谐波。第二级的形式与第一级一样,仅在源级中增加一只电阻R6,它是负反馈电阻,作用是:⑴稳定这一级的放大量。⑵缩小因场效应管在跨导上的差异而造成的该级放大量的差异。因为,各只场效应管的跨导差异较大,如果没有R6的话,则各台转换器的放大量就有较大的差异;如果有了R6,它对跨导大的管子有较强的负反馈,使这一级的放大量增加不多。反之,负反馈就弱,使这一级放大量下降不多,这就缩小了这一级放大量的差异。
第三级是由高增益运算放大器FC54C组成的放大电路。信号从同相端12输入,经放大后的信号电压通过电阻R13、R10反馈到反相端11,构成负反馈。由于FC54C的开环增益K0可达100000,结成图4-30的形式后,这一级的放大倍数为235.
因为R11、R13是固定电阻,所以这一级的放大倍数很稳定。在电路中,C9,C2是高频滤波电容,进一步削弱高频噪声的影响。R16是保护电阻,防止输出端因偶然短路产生过大的输出电流而损坏管子。该级的输出由变压器T3耦合,分二路分别送到0°和90°相敏整流器。
2.直流放大器
㈡ 相敏整流器
㈢ 电压-频率变换器
1.电压-频率变换电路
⑴ 变换过程
⑵ 数学关系
2.脉冲整形电路
⑴ 电路的稳定状态
⑵ 脉冲前沿过程
⑶ 准稳态过程
⑷ 关于脉宽稳定性的讨论
3.倒相器
㈣ 0°乘法器
㈤ 高精度量程调整装置
㈥90°乘法器
㈦ 频率-电流变换系统
1.频率-电压变换电路
2. 稳压电源
3. 阻尼装置
4. 电压-电流变换电路
四、调试和校验
㈠ 单元(1)的调试
㈡ 单元(2)的调试
㈢ 单元(3)的调试
㈣ 单元(4)的调试
㈤ 整机调试
五、主要技术指标
